Grafické stanovení vnitřního průměru potrubí di

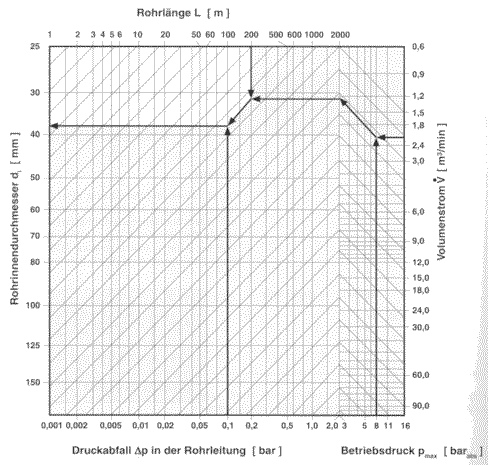

Vnitřní průměr trubky lze určit graficky pomocí nomogramu, který je jednodušší a rychlejší než matematická metoda. Hlavní ovlivňující faktory jsou stejné pro výpočetní a grafické metody.
Odečítání začíná v průsečíku objemového průtoku a provozního tlaku pmax. Další postup je výsledkem sledování tučných čar v příkladu ve směru šipky.
